Насадной цилиндрический

  • Насадной цилиндрический
По запросу
Задать вопрос специалисту
Производитель: Италия
Италия

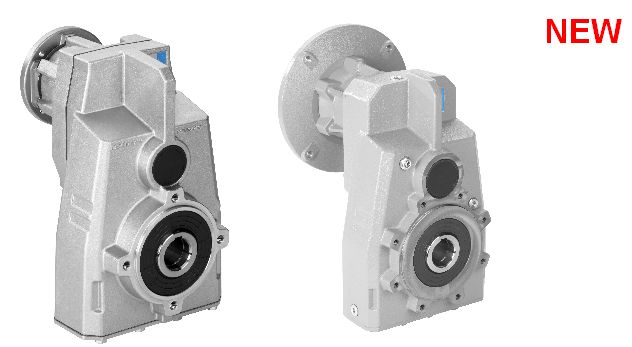

Насадной цилиндрический мотор-редуктор

Основные технические характеристики:

Мотор-редукторы InnovariНасадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сален-блоков, используя отверстия в корпусе.

Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы поставляются залитыми маслом для монтажной позиции H1,  в случае другой монтажной позиции, необходимо оговорить это при заказе.

Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI,  SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN

Цилиндрический соосный редуктор в корпусе из чугуна

Цилиндрический соосный редуктор в корпусе из чугунаПризнаком  того, что редуктор INNOVARI произведен в Италии, является литая надпись «Made in Italy» на корпусе редуктора

Отличительные особенности насадных мотор-редукторов INNOVARI:

  • Типоразмеры FA(…), FS(…) - корпус из алюминия, типоразмер FC(…) – из чугуна
  • Входные и выходные валы изготовлены из стали 39 NiCrMo3
  • Используются высококачественные подшипники KOYO, NSK, KBC
  • Используются высококачественные сальники Freudenberg, NOK
  • Используются графитовые, а не бумажные прокладки
  • Уровень шума 60/65 dBA

Нестандартные исполнения:

  • Взрывозащищенное по стандартам ATEX 2, ATEX 3
  • Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками

Применения:

  • конвейеры,
  • траспортеры,
  • шнеки,
  • нории,
  • мешалки.

Внимание! Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )

5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )

- IGES ( .igs )

- ACIS ( .sat )

- STEP ( .step )

Вы можете запросить чертежи в отделе продаж: (495) 785-8064.

Характеристики цилиндрического соосного редуктора INNOVARI (Италия) в чугунном корпусе

Типоразмер редуктора

Передаваемый момент (Нм)

Мощность двигателей
(кВт)

Диаметр выходного вала

Вес, кг

Передаточные числа


1 ступень

FA41

210

4

30 (35)

12,1

2.91 - 7.85


FA61

360

7,5-9

35 (40)

24,5

2.76 - 6.79


FC81

900

22

50 (55)

78

2.65 - 6.64


2 ступени

FA42

300

0,37-4

30 (35)

9

8.38 - 85.19


FA52

450

0,75-5,5

35 (40)

15,5

6.57 - 71.25


FA62

600

1,1-7,5

35 (40)

15,5

6.57 - 71.25


FC72

900

1,1-9

40 (45)

30,5

8.02 - 86.25


FC82

1800

5,5-22

50 (55)

82,5

5.98 - 50.6


FS20

90

0,06-0,25

20

4,3

57.9 - 400.4


FS50

450

0,25-1,1

30

11,5

47.7 - 329.6


3 ступени

FA43

300

0,12-0,37

30 (35)

8,9

74.33 - 356.09


FA53

450

0,12-1,1

35 (40)

15,5

61.89 - 561.76


FA63

600

0,18-1,5

35 (40)

15,5

61.89 - 561.76


FC73

900

0,18-1,5

40 (45)

30,5

75.5 - 680.03


FC83

1800

1,1-5,5

50 (55)

68,5

48.55 - 300.17


По запросу готовы предоставить сравнительные таблицы размеров редукторов INNOVARI c аналогами других производителей.
